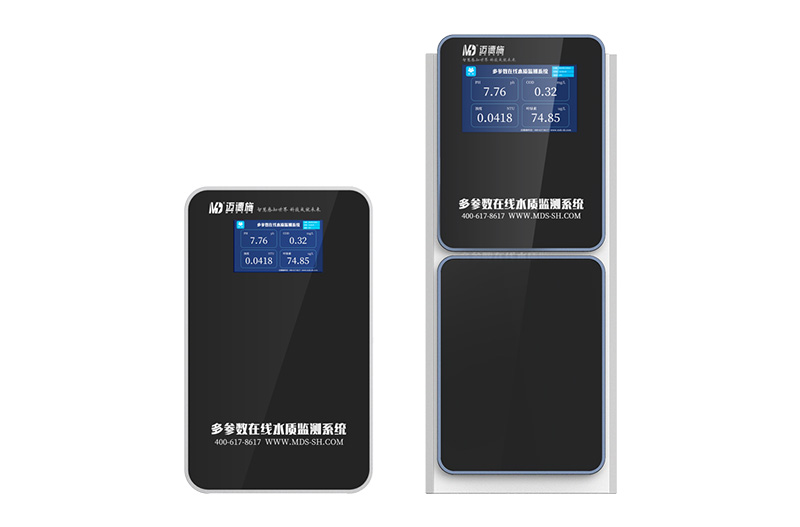

在線水硬度監測儀通過特定檢測原理（如絡合滴定法、離子選擇性電極法）實時監測水體中鈣、鎂離子濃度，計算水硬度值，廣泛用于飲用水處理、工業循環水、鍋爐用水等場景，可預防水垢沉積或設備腐蝕。其穩定運行依賴多組關鍵部件的協同工作，各部件在結構設計上均貼合“精準采樣、可靠檢測、高效數據輸出”的需求，以下從核心模塊拆解關鍵部件結構。

一、水樣采樣與預處理模塊

水樣采樣與預處理模塊是監測的“前端入口”，核心作用是獲取代表性、無干擾的水樣，關鍵部件包括采樣泵、預處理過濾器、流量穩定閥，結構設計聚焦“穩定采樣、去除雜質”。

采樣泵多采用蠕動泵或隔膜泵，結構上具備低噪音、耐腐蝕特性，通過軟管或管路從監測水體（如管道、水箱）抽取水樣，泵體轉速可調節，確保采樣流量穩定（避免流量波動導致檢測偏差），且與水樣接觸的部件采用耐腐材質（如聚四氟乙烯），防止被高硬度水體中的礦物質或工業廢水腐蝕。

預處理過濾器位于采樣泵下游，結構上為可拆卸式濾筒設計，內置微米級濾膜（如5-10微米），可過濾水樣中的懸浮物、泥沙、藻類等雜質——這些雜質若進入后續檢測模塊，易堵塞管路或附著在檢測部件表面，影響檢測精度。濾筒兩端設有密封接口，方便定期拆卸更換濾膜，無需拆解整個模塊，降低維護難度。

流量穩定閥安裝在過濾器下游，結構上包含閥體、閥芯與壓力調節彈簧，通過感知水樣壓力變化自動調整閥芯開度，確保進入檢測模塊的水樣流量恒定（如維持在50-100毫升/分鐘），避免因進水壓力波動（如管道水壓驟升驟降）導致檢測反應不充分，為后續檢測提供穩定的水樣供應。

二、核心檢測模塊

核心檢測模塊是監測儀的“心臟”，負責識別鈣、鎂離子并轉化為可量化信號，不同檢測原理對應不同部件結構，主流分為絡合滴定式與離子選擇性電極式兩類，關鍵部件設計均圍繞“精準捕捉離子信號”展開。

1、絡合滴定式檢測部件

這類監測儀的檢測模塊包含試劑儲存罐、定量加液器、反應池、光學檢測器：

試劑儲存罐為密封式圓柱結構，分為標準滴定劑罐（如EDTA溶液）、指示劑罐（如鉻黑T溶液），罐壁標注液位刻度，底部設有出液口，通過管路連接定量加液器，且與空氣接觸的部位設有防塵塞，防止試劑污染或揮發。

定量加液器為活塞式或注射式結構，可精準控制試劑添加量（按檢測需求定量釋放），加液管路末端對準反應池，避免試劑殘留或滴漏，結構上具備自動清洗功能（加液后用純水沖洗管路），防止不同試劑交叉污染。

反應池為透明材質（如石英玻璃）制成的圓柱形容器，底部設有攪拌子（配合磁力攪拌器），可使水樣與試劑充分混合反應（鈣、鎂離子與滴定劑絡合，指示劑變色），池壁外側對應光學檢測器的光路通道，確保光線能穿透反應液。

光學檢測器由光源、比色皿（部分與反應池一體）、光電傳感器組成，光源發射特定波長的單色光（如520納米），穿透反應后的水樣，光電傳感器接收透射光信號，通過光信號強度變化計算鈣、鎂離子濃度——結構上光源與傳感器呈直線對稱布局，避免雜散光干擾，且檢測器外殼設有遮光罩，減少環境光線影響。

2、離子選擇性電極式檢測部件

這類監測儀的檢測模塊核心為鈣電極、鎂電極（或復合硬度電極）與參比電極：

鈣、鎂電極結構相似，均由電極桿、敏感膜、內參比溶液、內參比電極組成——敏感膜為特定離子選擇性材料（如鈣電極敏感膜含鈣離子載體），僅允許鈣或鎂離子穿透；內參比溶液填充在敏感膜與內參比電極之間，提供穩定的電位基準；電極桿末端設有防水接頭，連接至信號采集電路，確保電極信號穩定傳輸。

參比電極為甘汞電極或銀-氯化銀電極，結構上具備鹽橋（如多孔陶瓷芯），可與水樣形成離子通路，提供穩定的參比電位，抵消水樣pH、溫度等因素對檢測電極的干擾，電極外殼同樣采用耐腐材質，與檢測電極并排安裝在檢測池內，共同浸沒在水樣中。

三、數據處理與輸出模塊

數據處理與輸出模塊負責將檢測模塊的信號轉化為硬度值，并實現數據存儲與傳輸，關鍵部件包括信號采集板、主控芯片、顯示屏、通信模塊，結構設計聚焦“高效運算、便捷交互”。

信號采集板為印刷電路板結構，集成信號放大電路、濾波電路與A/D轉換器——檢測模塊輸出的微弱電信號（如電極電位信號、光學傳感器電流信號）經放大電路增強后，由濾波電路去除電磁干擾（如工業現場的高頻干擾），再通過A/D轉換器將模擬信號轉化為數字信號，傳輸至主控芯片。

主控芯片為嵌入式微處理器，是模塊的“運算核心”，內置水硬度計算算法（如根據滴定終點消耗的試劑體積、電極電位與離子濃度的線性關系），可快速計算出水硬度值（如以碳酸鈣計的毫克/升），同時具備數據存儲功能（可存儲近30天的歷史檢測數據），芯片外圍設有緩存電路，確保運算與數據存儲穩定。

顯示屏多為觸摸屏或段碼液晶屏，安裝在監測儀外殼正面，結構上具備防水、防刮特性，可實時顯示當前水硬度值、檢測時間、歷史數據曲線、設備運行狀態（如“正?！薄肮收稀保?，操作人員可通過屏幕進行參數設置（如報警閾值、檢測周期），交互直觀便捷。

通信模塊分為有線（如以太網接口）與無線（如4G、LoRa模塊）兩類，結構上為獨立插件式設計，可根據使用場景選擇適配模塊——通過通信模塊，檢測數據可實時上傳至后臺管理平臺（如云端或本地監控系統），若水硬度值超出預設閾值，還能觸發遠程報警（如短信、平臺彈窗），模塊接口處設有防水密封套，防止水汽侵入導致故障。

四、輔助功能模塊

輔助功能模塊為監測儀提供動力、環境適應與安全保護，關鍵部件包括電源模塊、溫控組件、故障報警裝置，結構設計聚焦“穩定供電、環境適配、風險預警”。

電源模塊分為外接電源（如220V市電）與備用電池（如鋰電池），結構上包含電源適配器、充電管理電路與過載保護開關——外接電源通過適配器將電壓轉化為設備所需的直流電壓（如12V、24V），備用電池在斷電時自動切換供電，確保設備短時間內不停止監測，過載保護開關可在電流過大時自動斷開，防止電路燒毀。

溫控組件適用于對溫度敏感的檢測場景（如絡合滴定反應需恒溫），結構上包含加熱片、溫度傳感器與溫控芯片——加熱片貼附在反應池外側，溫度傳感器實時監測反應池溫度，若溫度低于設定值（如20℃），溫控芯片控制加熱片工作，維持反應環境溫度穩定，避免溫度波動影響試劑反應效率。

故障報警裝置包含聲光報警器與故障檢測電路，結構上聲光報警器安裝在監測儀頂部（便于操作人員察覺），故障檢測電路實時監測各模塊狀態（如采樣泵停轉、試劑不足、電極故障），若檢測到異常，立即觸發聲光報警（紅燈閃爍、蜂鳴提示），同時在顯示屏顯示故障代碼，方便快速定位問題。

五、總結

在線水硬度監測儀的關鍵部件結構圍繞“采樣-檢測-數據處理-輔助保障”形成閉環，各部件在材質選擇（耐腐、穩定）、結構設計（便捷維護、抗干擾）上均貼合水質監測場景需求。理解這些部件結構，不僅能幫助操作人員更好地進行日常維護（如更換濾膜、校準電極），還能在設備故障時快速排查問題，確保監測儀持續輸出精準的水硬度數據，為水質管控與工藝優化提供支撐。
